問題
Q21. 図21は，国土地理院の電子地形図25000の一部（縮尺を変更，内容を一部改変）である。次の a ～ e の文は，図21に表現されている内容について述べたものである。明らかに間違っているものだけの組合せはどれか。次の 1 ～ 5 の中から選べ。
ただし，表21に示す数値は，図21に示す範囲の四隅の経緯度を表す。なお，関数の値が必要な場合は，巻末の関数表を使用すること。
ただし，表21に示す数値は，図21に示す範囲の四隅の経緯度を表す。なお，関数の値が必要な場合は，巻末の関数表を使用すること。
a．国道の東側にある病院の地図記号の中心位置と高等学校の地図記号の中心位置とを結ぶ水平距離は，600mより長い。
b．老人ホームの西にある三角点から標高179mを示す標高点までの傾斜角は，3°より大きい。
c．図書館の経緯度は，およそ北緯34°6′7″，東経131°23′32″である。
d．図中Aの示す破線部は，等高線の形状から谷である。
e．昭和橋の北東にある三角点と周防下郷駅の北東にある川沿いの三角点とを結ぶ傾斜距離は，1,000mより短い。
1．a，c
2．a，d
3．b，d
4．b，e
5．c，e

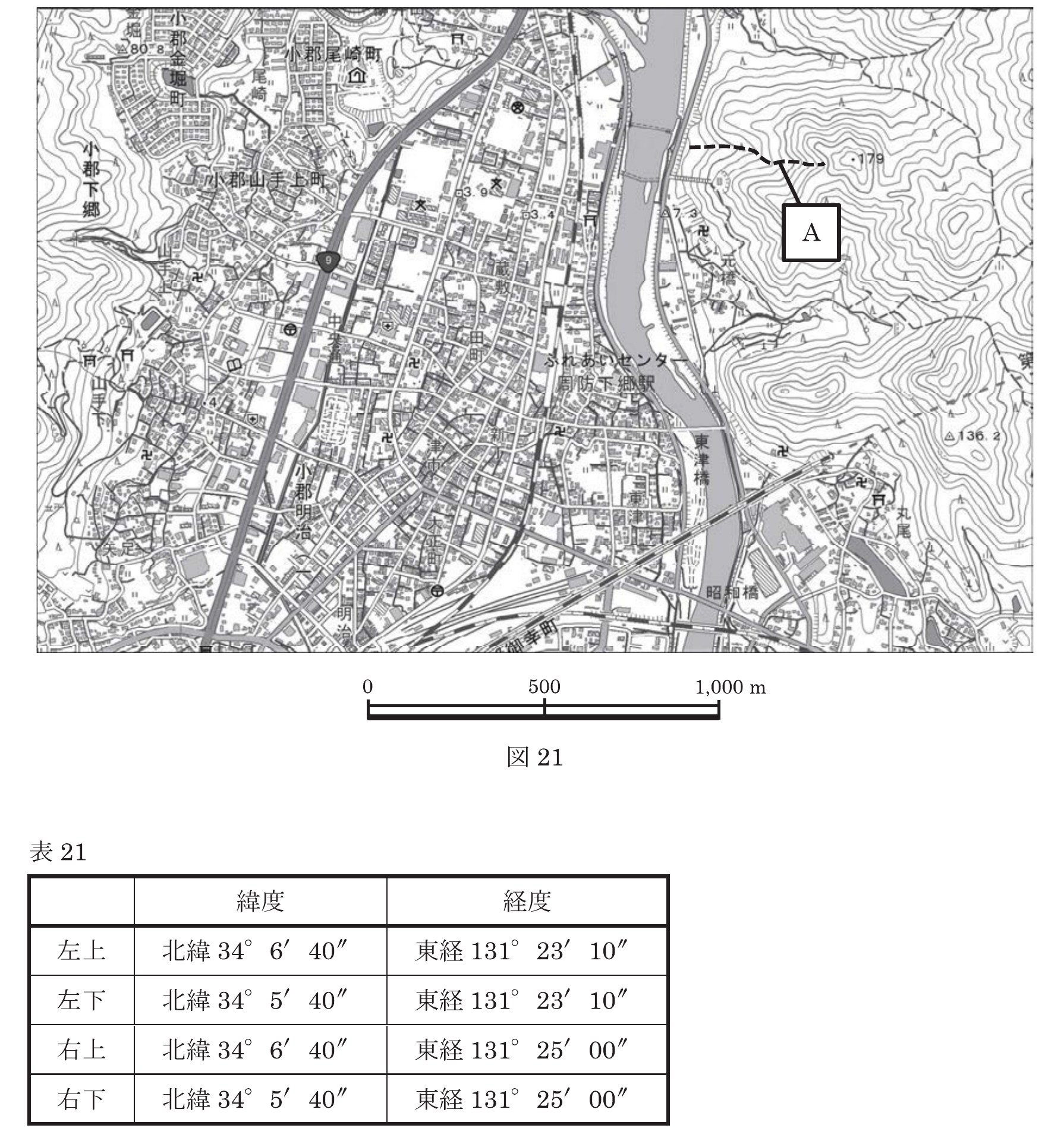

図21・表21
電子地形図25000の一部と四隅の経緯度。
出題時の関数表
正解・解説
答え
答えは 4。
正答根拠
答えは 4。誤っているのは b・e。
- a○ 図上の位置関係と縮尺から，病院記号中心と高等学校記号中心の水平距離は600mより長い。
- b× 三角点から標高179mの標高点までの高低差と水平距離から傾斜角をみると，3°より大きくならない。
- c○ 表21の四隅の経緯度から図書館位置を内挿すると，およそ北緯34°6′7″，東経131°23′32″となる。
- d○ 図中Aの破線部は，等高線の曲がり方から谷地形として読める。
- e× 2点間の図上距離と高低差を踏まえると，傾斜距離は1,000mより短いとはいえない。
関連知識 等高線が谷を横切るときのV字は高い方、すなわち上流側を向く。尾根ではV字が低い方を向くため、V字の向きと標高値をセットで読む。
問題・正答の出典：国土地理院「測量士・測量士補試験問題・解答例」。問題・解説は学習用に編集しています。解説は国土地理院が作成・推奨するものではありません。法令や作業規程の改正により、現在の取扱いと異なる場合があります。
