問題
Q19. 公共測量において数値地形モデルを作成するため，図19のように航空レーザ測量を実施した。このとき，飛行方向の標準的取得点間距離は幾らか。最も近いものを次の 1 ～ 5 の中から選べ。
ただし，使用するレーザ測距装置のパルスレート（1秒当たりの照射回数）は毎秒500,000回，スキャンレート（1秒当たりの走査回数）は毎秒100往復，スキャン角度は±30°，計測時の航空機の対地高度は2,000m，対地飛行速度は秒速80mとし，いずれも一定とする。また，計測範囲は平たんであり，航空機の機体の傾きや回転は考慮しないものとする。
ただし，使用するレーザ測距装置のパルスレート（1秒当たりの照射回数）は毎秒500,000回，スキャンレート（1秒当たりの走査回数）は毎秒100往復，スキャン角度は±30°，計測時の航空機の対地高度は2,000m，対地飛行速度は秒速80mとし，いずれも一定とする。また，計測範囲は平たんであり，航空機の機体の傾きや回転は考慮しないものとする。
1．0.2m
2．0.4m
3．0.8m
4．1.3m
5．2.5m

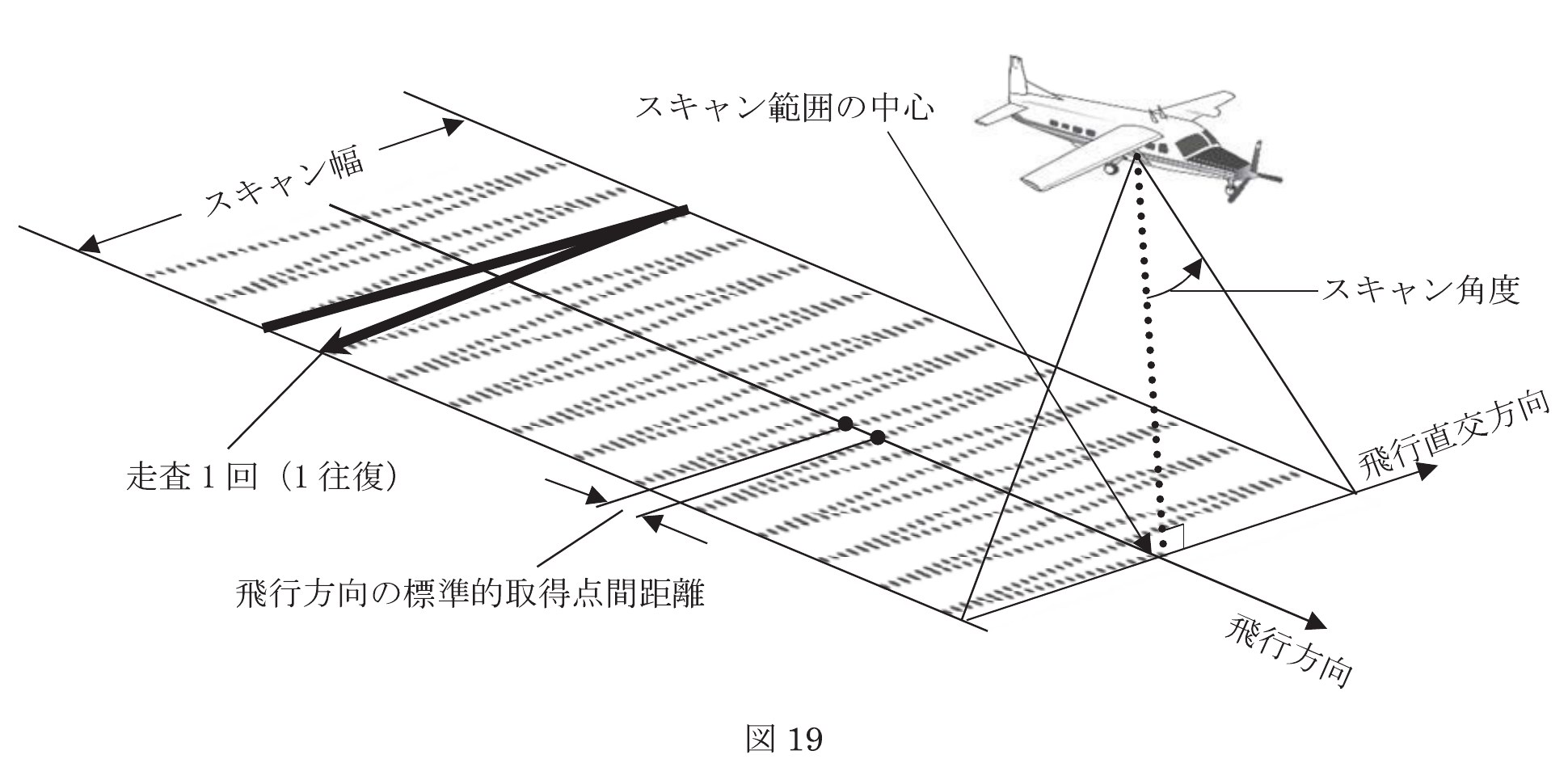

図19
航空レーザ測量の走査イメージ。
正解・解説
答え
答えは 2。
正答根拠
答えは 2。飛行方向の標準的取得点間距離は 0.4m。
スキャンレート100往復/sは，往路と復路を合わせて1秒当たり200本の走査線として扱う。
飛行方向の取得点間距離＝対地飛行速度÷走査線数＝80m/s÷200＝0.4m。
関連知識 飛行方向の点間隔は走査線間隔で決まり、往復走査では v/(2fscan)。パルスレートは主に1走査線内の横断方向の点間隔へ効く。
問題・正答の出典：国土地理院「測量士・測量士補試験問題・解答例」。問題・解説は学習用に編集しています。解説は国土地理院が作成・推奨するものではありません。法令や作業規程の改正により、現在の取扱いと異なる場合があります。
