問題

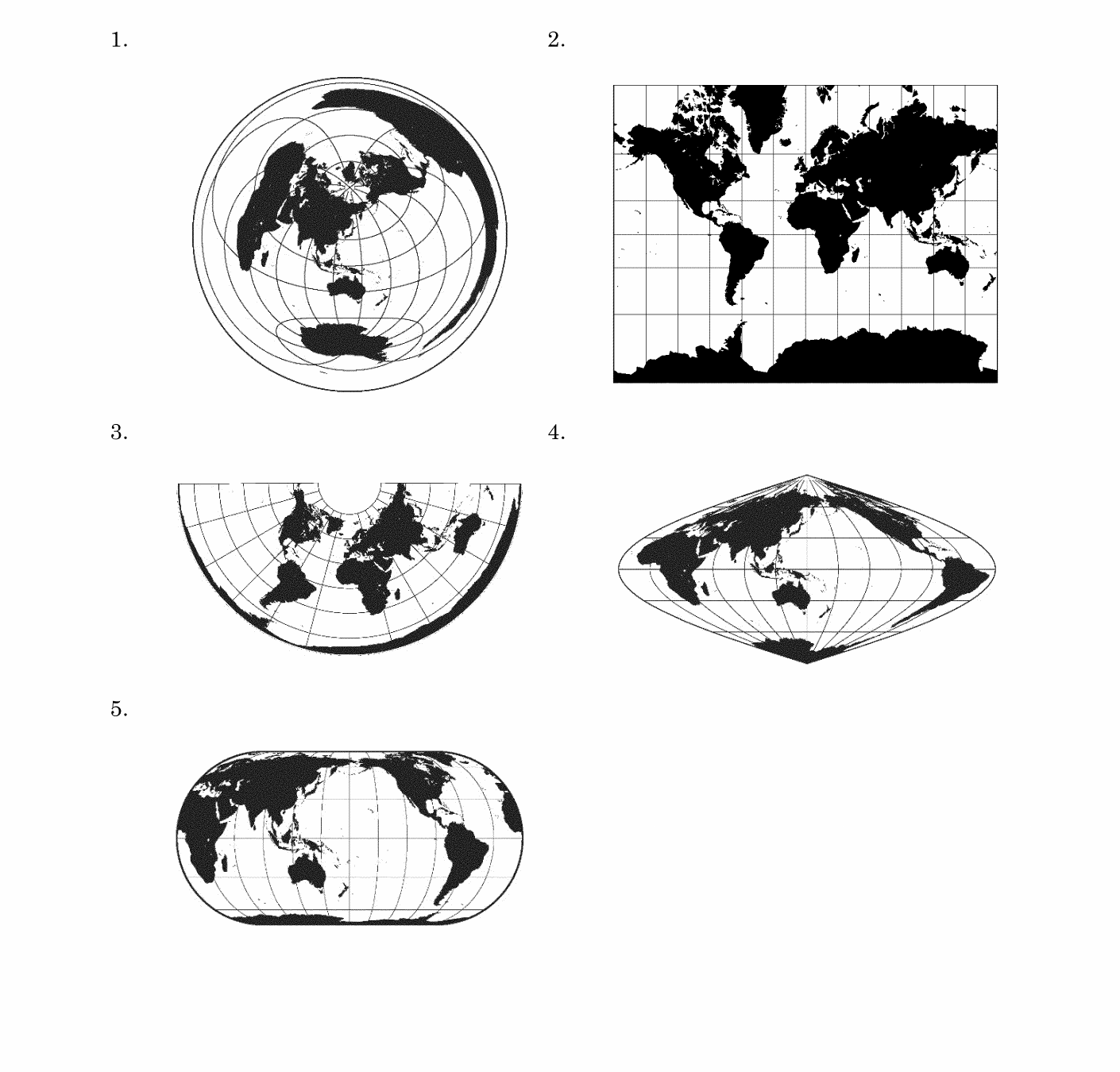

Q22. 地図投影法は，経緯線網の形状によって，円筒図法，円錐図法，方位図法などに分類できる。方位図法で描かれた地図はどれか。次の 1 ～ 5 の中から選べ。
1．図1
2．図2
3．図3
4．図4
5．図5
正解・解説
答え
答えは 1。
正答根拠
答えは 1。
1○ 図1は，中心から経線が放射状に伸び，緯線が同心円状になるので 方位図法。
2× 経線・緯線がともに直線で直交しているので 円筒図法 系。
3× 経線が一点に集まり，緯線が円弧になるので 円錐図法 系。
4× 世界全図をひし形状に表す図で，方位図法ではない。
5× 横長の世界図で，経線・緯線の形から方位図法ではない。
したがって，方位図法で描かれた地図は 1。
関連知識 方位図法では投影中心を通る子午線が放射状になり、中心から等しい角距離の緯線が同心円状になる。正距・正積・正角などの性質は方式ごとに異なるため、方位図法という分類だけで全ての距離や面積が正しいとは限らない。
問題・正答の出典：国土地理院「測量士・測量士補試験問題・解答例」。問題・解説は学習用に編集しています。解説は国土地理院が作成・推奨するものではありません。法令や作業規程の改正により、現在の取扱いと異なる場合があります。
