問題

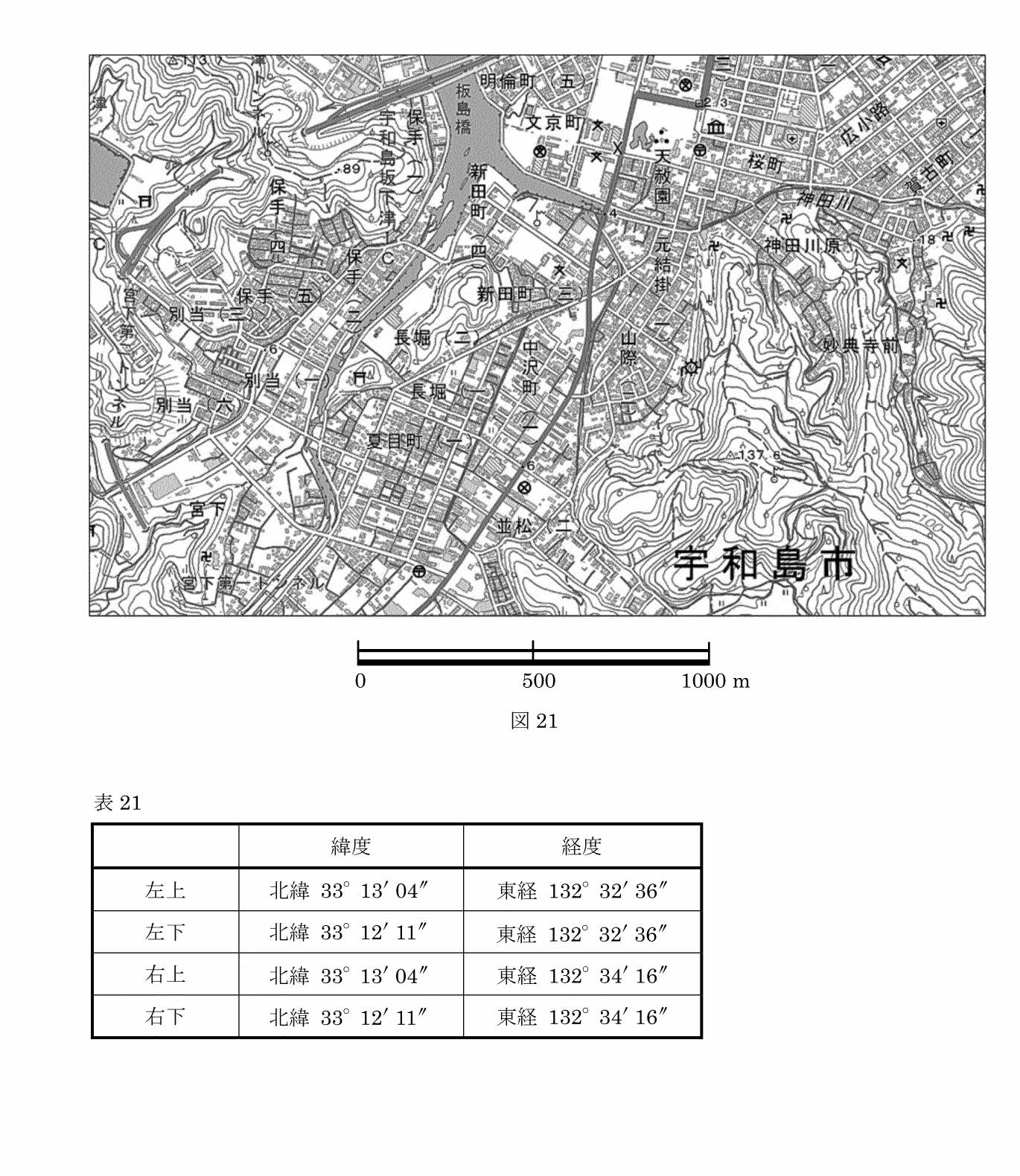

Q21. 図21は，国土地理院刊行の電子地形図25000の一部（縮尺を変更）である。 次の 1 ～ 5 の文は，この図に表現されている内容について述べたものである。明らかに間違っているものはどれか。次の 1 ～ 5 の中から選べ。
ただし，表21に示す数値は，図21に示す範囲の四隅の経緯度を表す。
なお，関数の値が必要な場合は，巻末の関数表を使用すること。
1．図の北東にある二つの病院間の水平距離は，320 m より長い。
2．変電所・発電所の標高は，およそ 25 m である。
3．交番の経緯度は，およそ北緯 33° 12′ 23″，東経 132° 33′ 24″ である。
4．博物館北にある水準点と図の南東にある三角点の斜距離は，1,000 m より長い。
5．別当六丁目西側にある崖には，上端と下端の比高が 20 m より大きい場所がある。
出題時の関数表
正解・解説
答え
答えは 3。
正答根拠
答えは 3。
1○ 図上の 500m スケールと病院記号の位置関係からみると，北東側の二つの病院間の水平距離は 320mより長い と読める。
2○ 変電所・発電所付近は 20m 等高線とその周辺の地形からみて，標高はおよそ 25m と読める。
3× 交番の位置を表21の四隅の経緯度で図上按分すると，提示された 北緯33°12′23″，東経132°33′24″ にはならない。正しくは、図上では交番はそれより 北東側 にあり，およそ 北緯33°12′57″，東経132°33′34″ 前後 と読める。したがって，設問の数値が小さすぎて合わない。
4○ 博物館北の水準点と南東の三角点は，水平距離だけでも大きく，さらに高低差もあるので斜距離は 1000mより長い。
5○ 別当六丁目西側の崖には，等高線間隔からみて上端と下端の比高が 20mを超える部分がある。
したがって，明らかに間違っているのは 3。
関連知識 図郭四隅の経緯度から図中の位置を求めるときは、横方向を経度、縦方向を緯度として別々に線形按分する。距離比較では緯度1秒と経度1秒の地上長が異なり、経度方向は緯度の余弦に比例して短くなる。
問題・正答の出典：国土地理院「測量士・測量士補試験問題・解答例」。問題・解説は学習用に編集しています。解説は国土地理院が作成・推奨するものではありません。法令や作業規程の改正により、現在の取扱いと異なる場合があります。
