技術士 専門科目（建設部門） 令和5年度 Ⅲ－4｜問題と解説
問題 Ⅲ－4
土圧に関する次の記述の， に入る語句の組合せとして，最も適切なものはどれか。

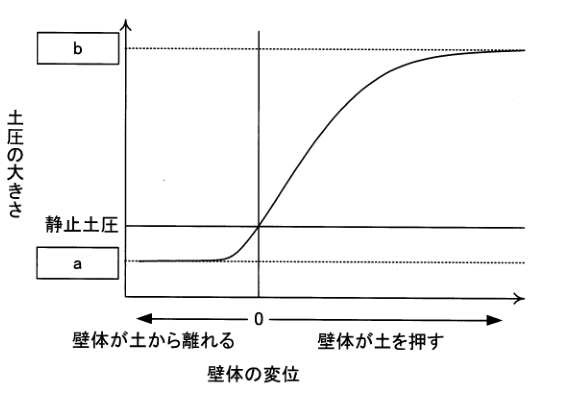

下図は，壁体の変位に伴う土圧の変化を示した模式図である。最小，最大となったときの土圧をそれぞれa，bと呼ぶ。構造物に作用する土圧は，地盤の破壊状態と密接な関係にあるので，地盤の破壊状態を仮定して土圧を算定することが行われてきた。壁の背後地盤全体が破壊に達した状態を仮定して土圧を導き出すのがcの土圧理論であり，壁の背後地盤がくさび状にすべる状態を仮定して，力の釣合い状態から土圧を導き出すのがdの土圧理論である。
1 a：受働土圧 b：主働土圧 c：ランキン d：クーロン
2 a：主働土圧 b：受働土圧 c：ランキン d：クーロン
3 a：主働土圧 b：受働土圧 c：クーロン d：ランキン
4 a：受働土圧 b：主働土圧 c：クーロン d：物部・岡部
5 a：受働土圧 b：主働土圧 c：物部・岡部 d：ランキン
問題図表
正解と解説
正解：2
解説正答根拠
答えは2。a・b 最小土圧は主働土圧、最大土圧は受働土圧である。
c 背後地盤全体の破壊状態を仮定する理論はランキンの土圧理論である。
d くさび状土塊の力の釣合いから導く理論はクーロンの土圧理論である。
したがって2である。
関連知識 主働土圧は壁が土から離れる方向へ変位するとき、受働土圧は壁が土へ押し込む方向へ変位するときに生じる。ランキン土圧は壁面摩擦を考慮しない基本解である。
問題・正答の出典：公益社団法人 日本技術士会（公式の過去問題・公式正答）
掲載している解説は日本技術士会の公式解説ではありません。
