技術士専門科目（建設部門）令和3年度 Ⅲ－6｜問題と解説

問題 Ⅲ－6

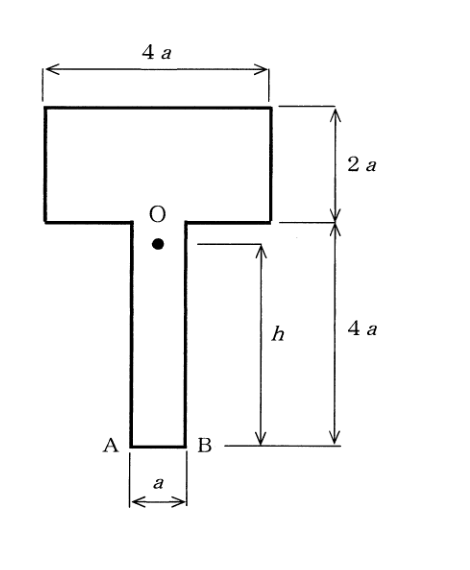

下図に示すT形断面について，辺ABから図心Oまでの距離hとして，適切なものはどれか。

1　3a

2　72a

3　4a

4　92a

5　5a

問題図表

正解：3

解説

辺ABを高さ0として、2つの長方形の面積で重み付けした平均高さを求める。

腹部は幅a・高さ4a、上部は幅4a・厚さ2a。両者を重複させずに分ける。

A₁＝4a²

A₂＝8a²

腹部の図心は高さの半分。上部の図心は腹部の高さ4aに上部厚さの半分を加えた位置である。

y₁＝2a

y₂＝4a＋a＝5a

h＝A₁y₁＋A₂y₂A₁＋A₂

分子は8a³＋40a³、分母は12a²。

h＝48a³12a²＝4a

図心の高さは辺ABから4a。aと同じ長さの単位で表される。
