技術士 基礎科目 令和3年度 Ⅰ－３－３｜問題と解説
問題 Ⅰ－３－３
線形弾性体の2次元有限要素解析に利用される（ア）〜（ウ）の要素のうち、要素内でひずみが一定であるものはどれか。
1 （ア）
2 （イ）
3 （ウ）
4 （ア）と（イ）
5 （ア）と（ウ）

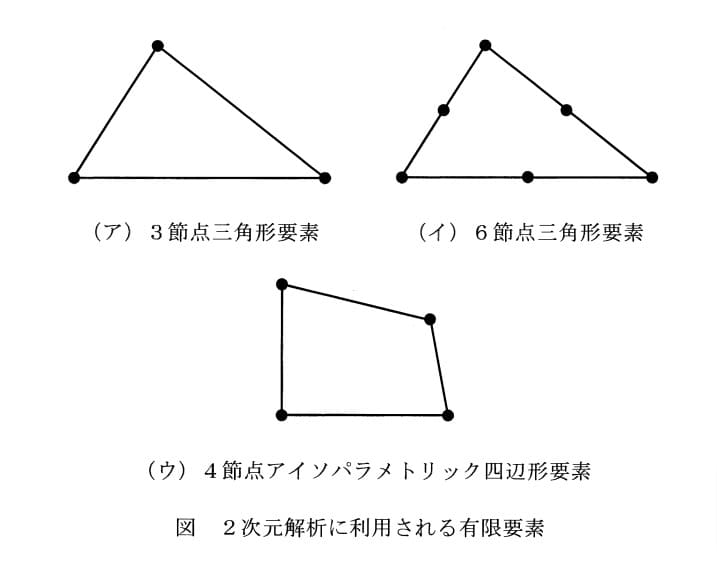

問題図表
正解と解説
正解：1
解説答えは1。
3節点三角形要素は変位を一次関数で近似するため，その微分であるひずみは要素内で一定となる。
他の要素では形状関数の次数が高く，ひずみは要素内で変化する。正解は1。
関連知識 変位を一次関数で近似する要素では，微分したひずみは一定となる。3節点三角形要素は代表的なである。
