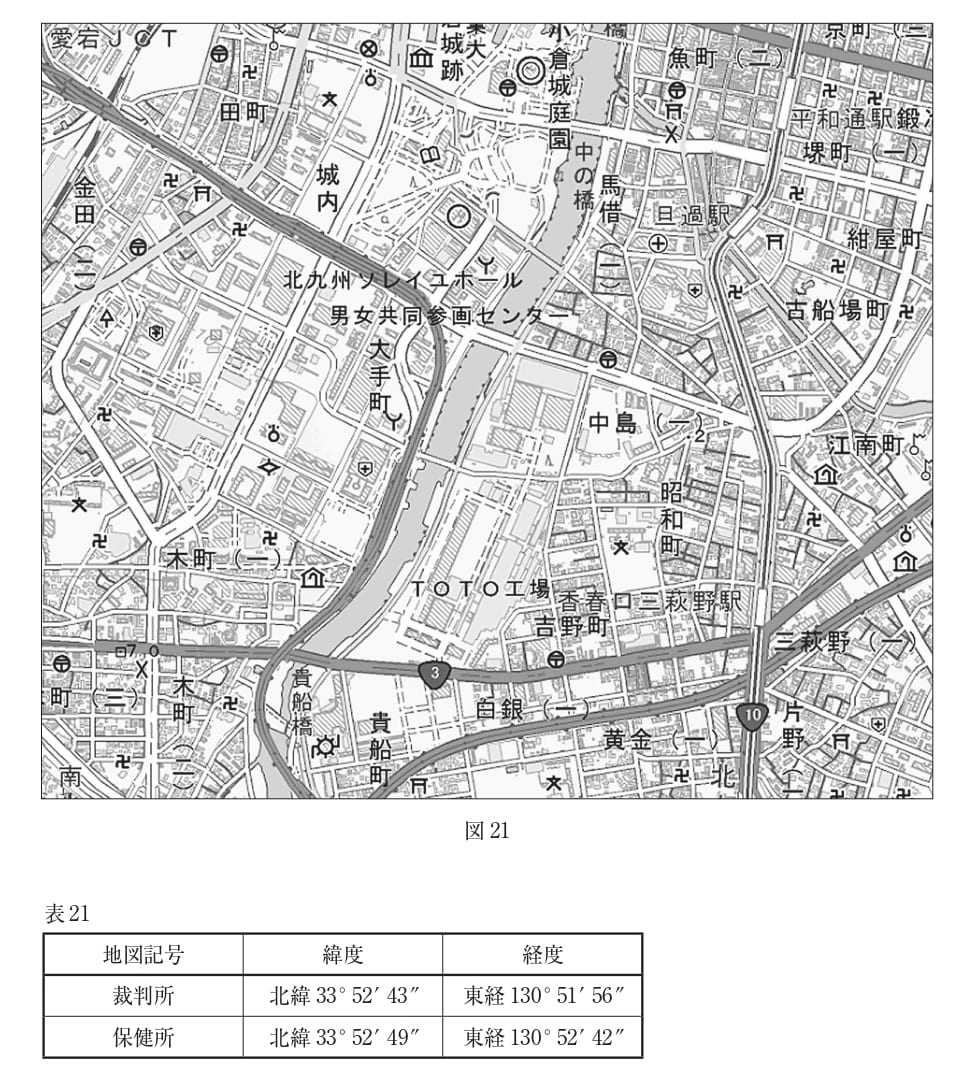

Q21. 図21は、国土地理院刊行の電子地形図25000の一部（縮尺を変更、一部改変）である。この図にある税務署の経緯度で最も近いものを次のページの中から選べ。
ただし、表21に示す数値は、図の中にある裁判所、保健所の経緯度を表す。
なお、関数の値が必要な場合は、巻末の関数表を使用すること。
＜関数表＞
1．北緯33°51’15” 東経130°51’58”
2．北緯33°52’32” 東経130°52’09”
3．北緯33°52’35” 東経130°52’10”
4．北緯33°52’47” 東経130°51’37”
5．北緯33°53’04” 東経130°52’29”
問題図表
正解・解説
解説
答え
2
問題の図表
問題図表
正答根拠
図上の割合から経緯度を読む
経緯度が分かる基準線の間で、対象点がどの割合の位置にあるかを読む。その割合に経度差・緯度差を掛けるので、掲載図の縮尺が変更されていても位置を求められる。
- 1
これは図21と表21を使い、税務署の経緯度を図上の比例配分で読む問題である。
表21より、裁判所と保健所の緯度差は 33°52′49″−33°52′43″
=6″ 、経度差は 130°52′42″−130°51′56″=46″ である。 - 2
図21で裁判所と保健所の図上差を基準に、税務署の位置を裁判所からの差として比例配分する。
緯度方向はおよそ 6″×25mm÷12mm
=12.5″ 南側、経度方向はおよそ 46″×26mm÷91mm=13.1″ 東側である。 - 3
裁判所の経緯度に反映すると、緯度はおよそ 33°52′43″−12.5″
≈33°52′31″ 、経度は 130°51′56″+13.1″≈130°52′09″ となる。選択肢で最も近いのは 北緯33°52′32″ 東経130°52′09″ である。
したがって、②が正解となります。
