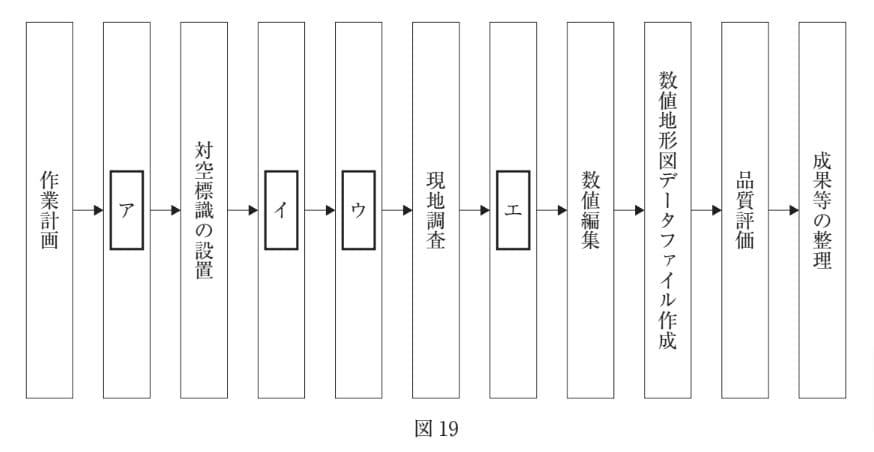

Q19. 図19は、公共測量における空中写真測量の標準的な作業工程を示したものである。ア～エに入る語句の組合せとして最も適当なものはどれか。次の中から選べ。
1．ア：撮影 イ：バンドル調整 ウ：調整用基準点の設置 エ：数値図化
2．ア：撮影 イ：バンドル調整 ウ：同時調整 エ：数値地形モデルの作成
3．ア：撮影 イ：バンドル調整 ウ：調整用基準点の設置 エ：数値地形モデルの作成
4．ア：標定点の設置 イ：撮影 ウ：調整用基準点の設置 エ：数値図化
5．ア：標定点の設置 イ：撮影 ウ：同時調整 エ：数値図化
問題図表
正解・解説
解説
答え
5
各空欄の解説
ア標定点の設置
写真を地上の座標系に結び付けるため、位置が分かる標定点を設ける。写真上で点を識別できるよう、必要な対空標識も設置する。
イ撮影
計画した飛行コースと重複度で空中写真を取得する。後の調整・図化には、同じ地物が重複して写った写真が必要である。
ウ同時調整
写真上の対応点と標定点などを使い、写真の位置・姿勢や対象点の座標を整合させる。数値図化の基になる写真の幾何を定める工程である。
エ数値図化
調整した写真を用い、地形・地物を読み取って位置と形状の座標データを取得する。その後の数値編集でデータの接続や表示を整える。
したがって、⑤が正解となります。
