令和5年 No.21

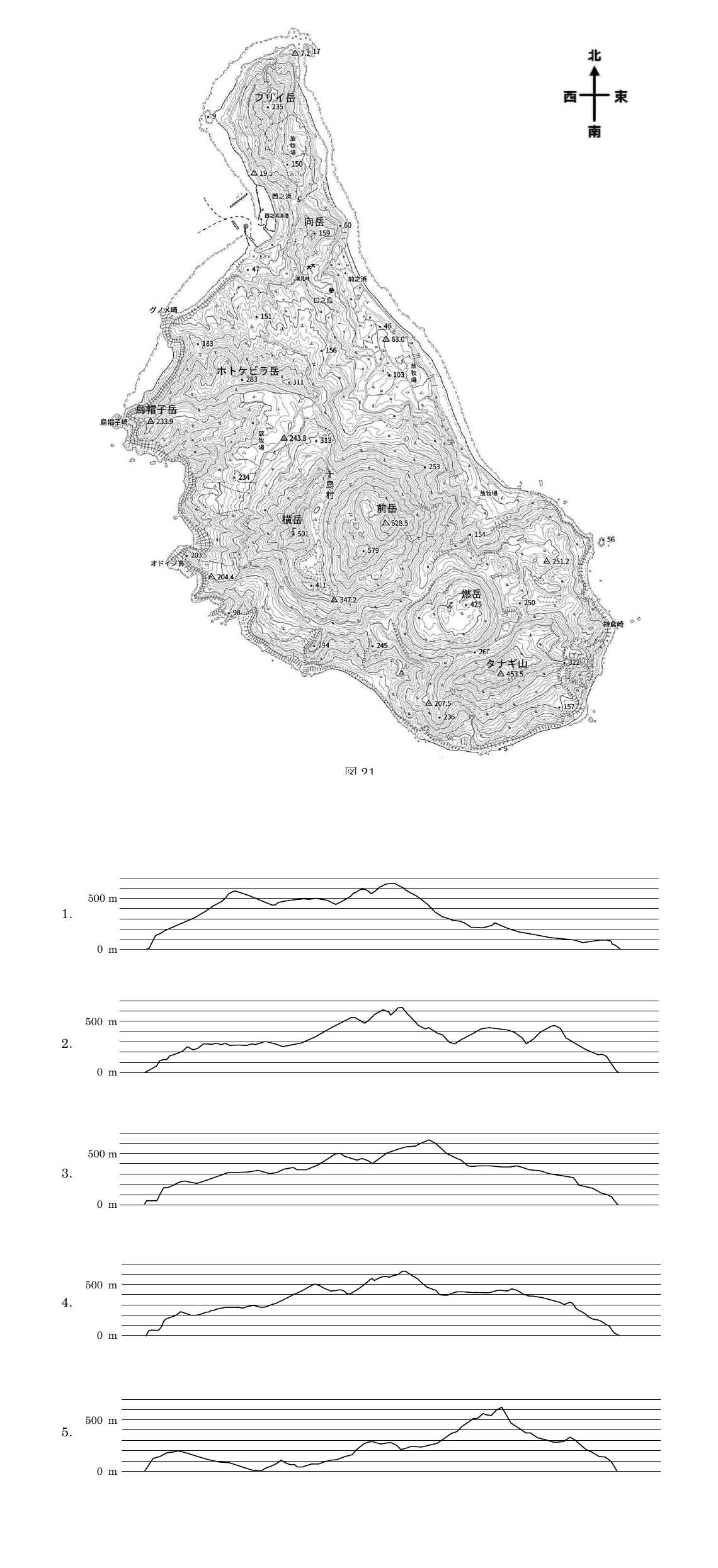

平行投影の地形判定（21）

答えは 4。

最も適当なのは 4。南から北へ見たときの山の立ち上がり方、中央のくびれ、北側への抜け方が一番よく合う。

1：不適。南側の立ち上がり方と北側への抜け方が図 21 の地形と合わない。

2：不適。中央部の起伏が出すぎており、南北の山並みのつながり方が合わない。

3：不適。全体がなだらかすぎて、南側の急な立ち上がりと中央のくびれが弱い。

4：適。南側で高く立ち上がり、中央で少しくびれ、北へ向かって低く細く抜ける形が図 21 と一番よく一致する。

5：不適。主峰の位置が北側に寄りすぎで、南側の山塊の出方が図 21 と合わない。

図 21 は、南側で高く立ち上がり、中央で少しくびれ、北へ向かって低く細く抜ける形で読む。これに一致するのが 4。

地形図は、南→北へ投影したときの「高まり・くびれ・抜け」の順番で切る。

関連知識　平行投影では視線が全て平行なので、手前と奥で見かけの大きさが変わらない。等高線から側面形を作るときは、投影方向に直交する基線へ各等高線の交点を移し、標高ごとの包絡線をつないで山稜のシルエットを読む。
