問題

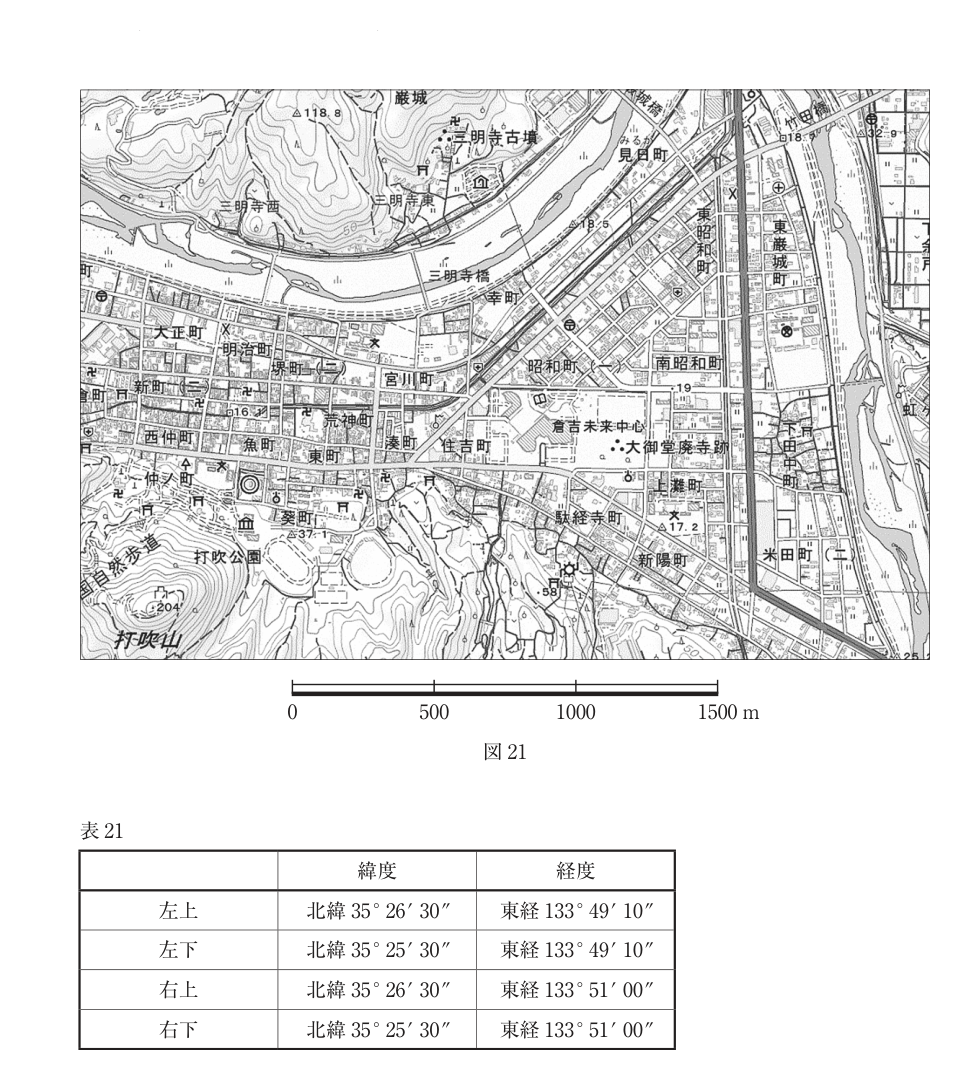

Q21. 図 21 は，国土地理院刊行の電子地形図 25000 の一部（縮尺を変更）である。次の a～e の文は，この図に表現されている内容について述べたものである。明らかに間違っているものだけの組合せはどれか。次の中から選べ。
ただし，表 21 に示す数値は，図 21 に示す範囲の四隅の経緯度を表す。
なお，関数の値が必要な場合は，巻末の関数表を使用すること。
a．竹田橋下を流れる河川は，北から南へ流れている。
b．三明寺古墳西側にある三角点と老人ホーム南東にある川沿いの三角点の斜距離は，1,100 m より短い。
c．博物館の経緯度は，およそ北緯 35°25′44″，東経 133°49′32″ である。
d．図書館北西にある病院の標高を 15 m とするとき，その病院から打吹山山頂までの傾斜角度は 10°より大きい。
e．図書館記号の中心位置から保健所記号の中心位置までの水平距離は，1,050 m より長い。
1．a，c
2．a，d
3．b，d
4．b，e
5．c，e

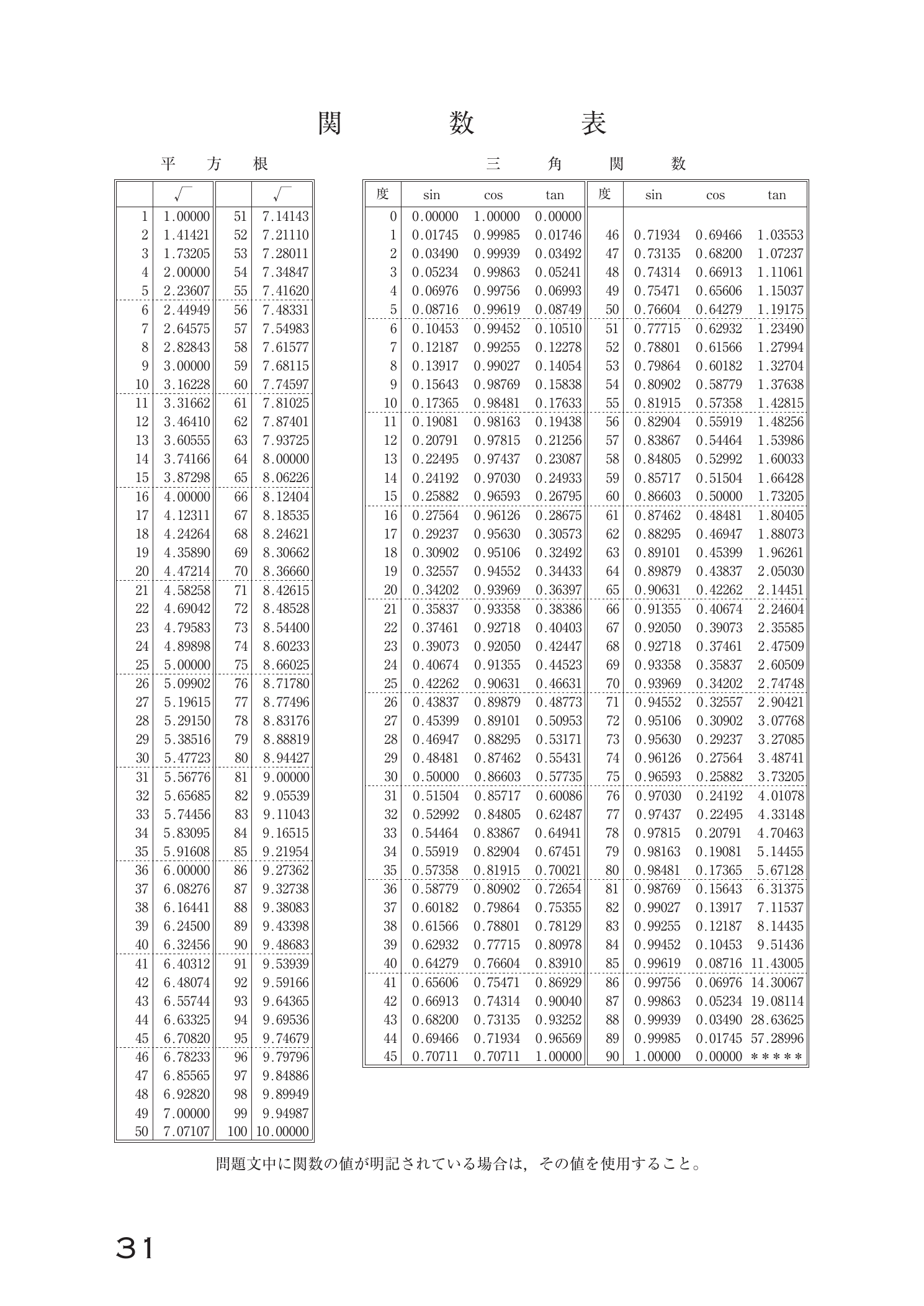

出題時の関数表
正解・解説
答え
答えは 2。
正答根拠
a・dが誤り。したがって答えは 2。
- a：×。「北から南へ流れている」が誤りであり、正しくは、「おおむね西から東へ流れている」。竹田橋下の河川は、この図では 北→南ではなく別方向（おおむね西→東方向） に流下していると読む。
- b：○。2 つの三角点間の距離をスケールバーで読むと、1,100 m より短い。
- c：○。図郭四隅の経緯度から内挿すると、博物館はおおよそ 北緯35°25′44″、東経133°49′32″ でよい。
- d：×。「傾斜角度は10°より大きい」が誤りであり、正しくは、「傾斜角は約9.7°で、10°より小さい」。病院を 15 m、打吹山山頂を 204 m とすると標高差は 189 m。図上距離から読む水平距離は約 1.1 km なので、傾斜角は tan⁻¹(189/1100) ≈ 9.7°。したがって 10°より大きくない。
- e：○。図書館記号から保健所記号までの水平距離は、スケールバーで読むと 1,050 m より長い。
関連知識 等高線が谷を横切る部分ではV字の先端が一般に上流側を向くため、河川の流下方向を判定できる。2点間の平均傾斜角は tanθ=標高差/水平距離 で求め、斜距離との取り違えに注意する。
問題・正答の出典：国土地理院「測量士・測量士補試験問題・解答例」。問題・解説は学習用に編集しています。解説は国土地理院が作成・推奨するものではありません。法令や作業規程の改正により、現在の取扱いと異なる場合があります。
