技術士 基礎科目 令和5年度 Ⅰ－１－２｜問題と解説
問題 Ⅰ－１－２
次の記述の、（ ）に入る語句の組合せとして、最も適切なものはどれか。

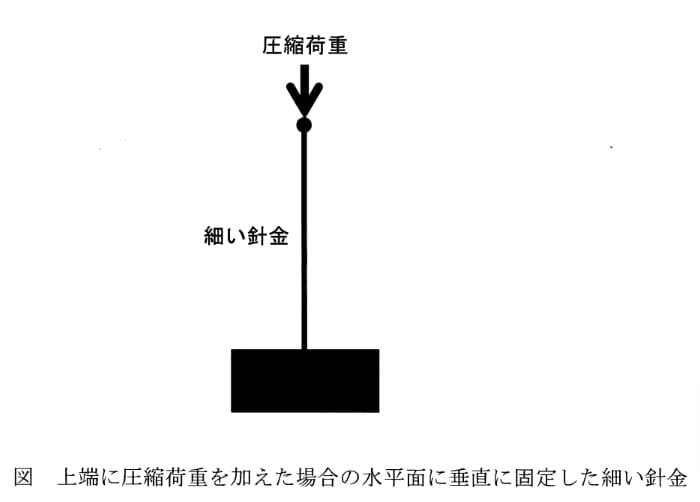

下図に示すように、真直ぐな細い針金を水平面に垂直に固定し、上端に圧縮荷重が加えられた場合を考える。荷重がきわめてアならば針金は真直ぐな形のまま純圧縮を受けるが、荷重がある限界値をイと真直ぐな変形様式は不安定となり、ウ形式の変形を生じ、横にたわみはじめる。このような現象はエと呼ばれる。
1 ア：大 イ：下回る ウ：ねじれ エ：共振
2 ア：小 イ：越す ウ：ねじれ エ：座屈
3 ア：大 イ：越す ウ：曲げ エ：共振
4 ア：小 イ：越す ウ：曲げ エ：座屈
5 ア：小 イ：下回る ウ：曲げ エ：共振
問題図表
正解と解説
正解：4
解説答えは④。圧縮荷重が小さい間は，針金は真直ぐなまま純圧縮を受ける。
荷重が限界値を越すと直線形状は不安定になり，横方向の曲げ変形が生じる。この現象を座屈という。
したがって，ア：小，イ：越す，ウ：曲げ，エ：座屈となる。
関連知識：座屈は材料が圧壊する前に起こる不安定現象である。。
問題・正答の出典：公益社団法人 日本技術士会（公式の過去問題・公式正答）
掲載している解説は日本技術士会の公式解説ではありません。
